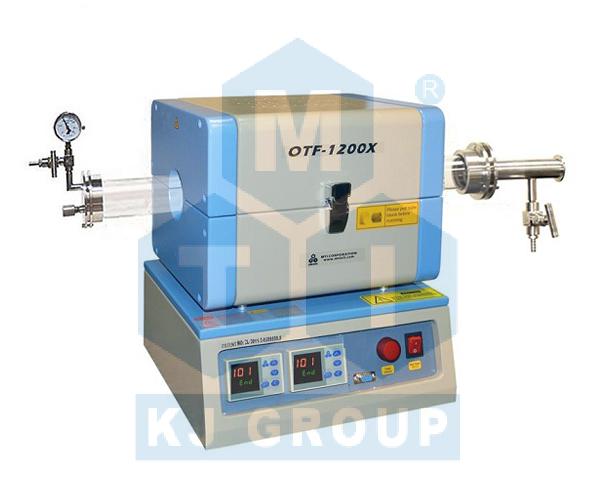

OTF-1200X-S-II是一款通過CE認證的小型雙溫區開啟式管式爐，其工作溫度可達1200℃，此款管式爐的爐管為高純石英管，其直徑為25mm或50mm。配有一套不銹鋼密法蘭，可對樣品在真空狀態或氣氛保護狀態下進行熱處理。管式爐擁有兩個加熱長度為100mm的加熱區，兩個溫區的溫度梯度為200℃，若兩個溫區設置同樣的溫度程序，可得到100mm恒溫區。兩個溫控系統分別獨立控制兩個溫度，都可設置30段升降溫程序，其控溫精度為+/-1℃。
技術參數
|
名稱 |
1200℃小型雙溫區開啟式管式爐--OTF-1200X-S-II |
|
爐體結構 |
采用雙層殼體結構，并帶有風冷系統，使表面溫度低于60℃。 采用高純氧化鋁纖維做為爐膛材料，并且表面涂有氧化鋁涂層（可提高加熱效率和延長使用壽命）。 兩個4”長的加熱區，可以獨立控制溫度。 設備體積小巧，結構緊湊（圖一）。 雙加熱區之間設計有氧化鋁圓形隔斷，可幫助您在管內建立溫度梯度。 所有電子元件（> 24V）均通過UL認證，準備通過TUV，CSA和UL測試。 可選購石英管堵及石英坩堝，可增加爐管內潔凈度及真空度（圖三、四）。
|
|
基本參數 |
熱偶：K型熱偶 建議升溫速率：≤10℃/min 溫度：1100℃ （1200℃<1h） 電源：AC220，50HZ 功率：1.5KW |
|
高純石英管尺寸 |
高純石英管尺寸： Φ25×610（mm）。 Φ50×600（mm）。 Φ60×600（mm）。 |
|
加熱區 |
加熱區長度：200mm 雙溫區：100mm+100mm |
|
加熱元件 |
摻鉬鐵鉻鋁（表面涂有氧化鋯涂層，可以極大程度延長使用壽命） |
|
密封法蘭 |

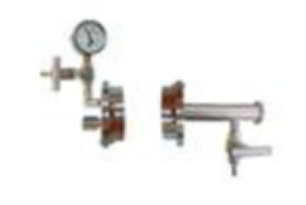

一對SS304不銹鋼真空法蘭與雙高溫硅O形環包括在內。 兩個針閥已分別安裝在兩個法蘭上（下圖）。 一個真空壓力表安裝在一側法蘭（下圖）。
|
|
可選 |

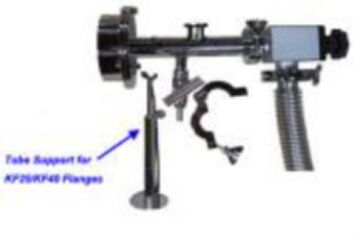

1.法蘭上標配安裝的是Φ8的寶塔嘴接頭 2.為了獲得較好的抽氣速率可以配用KF25的轉接頭 3.為了較好地向爐管中通入氣體可以配用1/4"的不銹鋼卡套接頭 ·可選：您可以選購kf25真空口法蘭（圖二） ·可選：您可以訂購法蘭支架（圖三）
圖一 圖二 圖三 |
|
溫控系統 |
包含YD518P溫度控制器 PID自動控溫系統 智能化30段可編程控制 控溫精度：±1℃ 兩個溫區分別有兩個獨立的溫控系統控制 默認DB9 PC通信連接端口 通過MET認證 可選購電腦溫度控制軟件（用于YD518P系列 控制器）用于控制升溫曲線和導出數據。
|
|
溫度校準（可選）
|

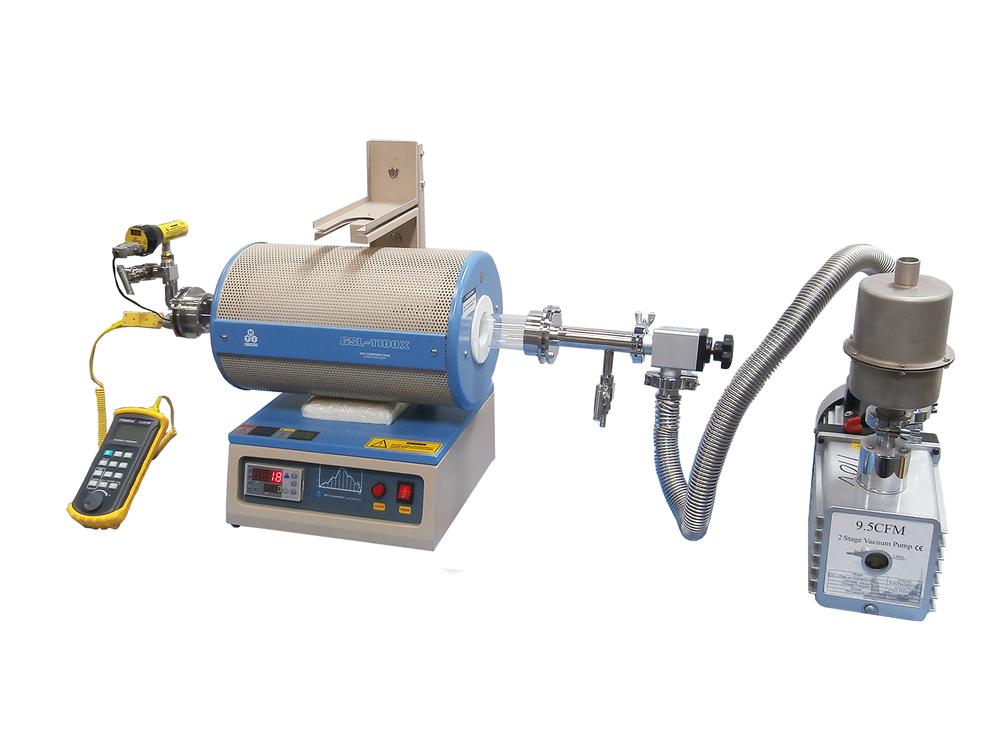

定期對管式爐進行溫度校準，可保持溫度的準確性和均勻性。您可以在我公司選購一個簡單的校準工具包，輔助您完成這項工作，完整的小校準套件包括 48”L（1/4”OD）K型熱電偶校準 一Omega溫度校準器 熱電偶補償線 你可以考慮分子泵，真空度可達10-5Torr
|
|

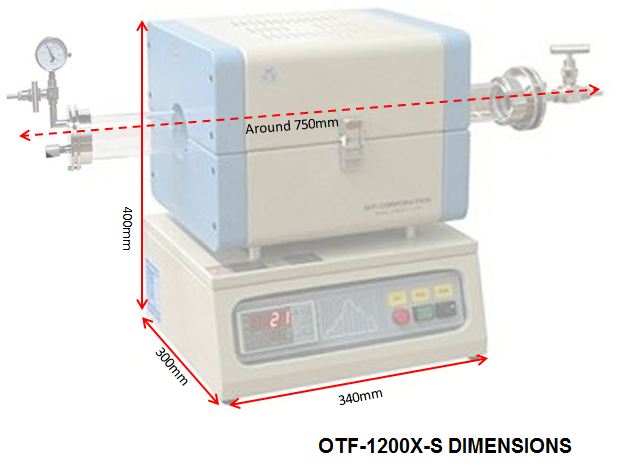

外形尺寸 |
750（L）×300(W)×400(H) mm
|
|
凈重 |
約35Kg |
|
真空系統 |
通過機械泵可達到50mTorr。 通過分子泵可達到10E-5Torr。
可選購一個冷真空阱，以避免真空泵造成污染。
|
|
使用注意事項 |

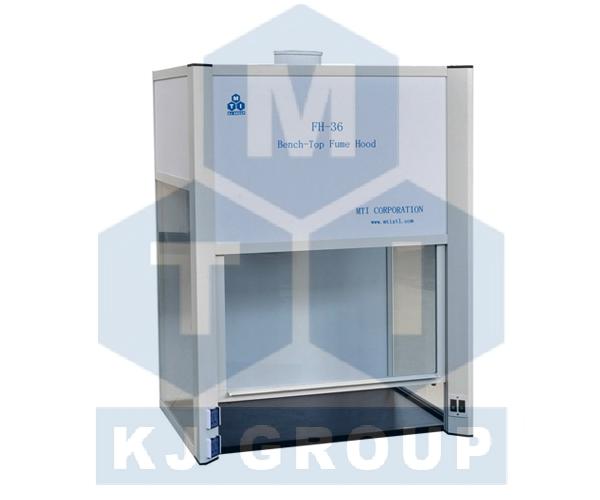

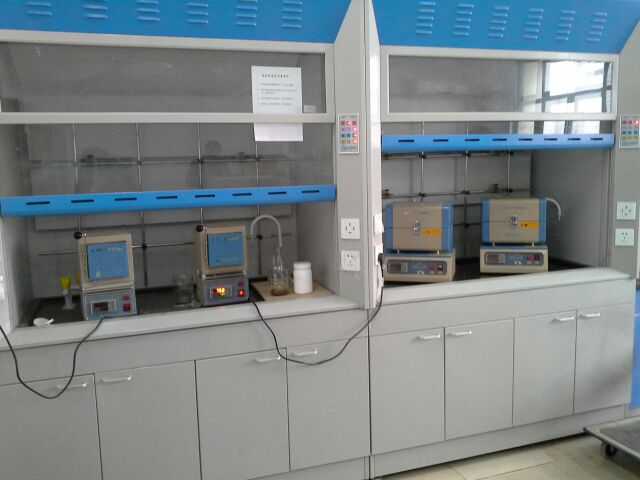

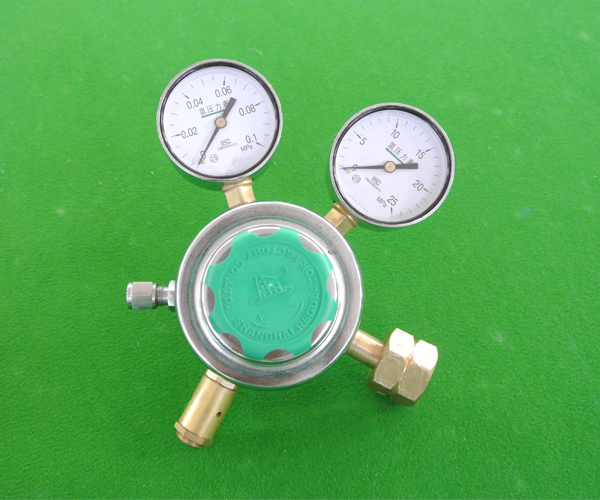

爐管內氣壓不可高于0.02MPa。 由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全。 當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當。 進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊。 石英管的長時間使用溫度＜1100℃。 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐 管破裂，法蘭飛出等）。 為了安全，您可以考慮將小管式爐放在通風柜內（圖二圖三）。
|
|
質量認證 |
所有電器元件（>24V）都通過UL/MET/CSA/ CE認證，若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
|
|
相關文獻 |
二硫化鐿對二氧化碳的靜電還原作用 |
|
質保 |
一年保修，終身技術支持。 特別提示： 1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
|
