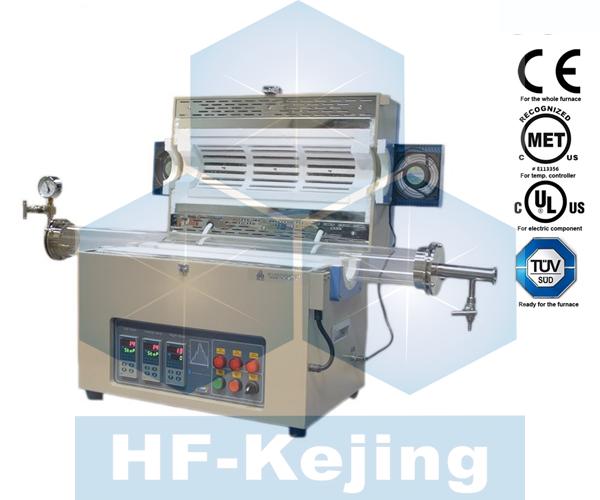

OTF-1200X-II是通過CE認證的雙溫區管式爐，其溫度可達到1200℃，并可通過調節兩個溫區的控溫程序使?fàn)t管內溫場形成一溫度梯度。兩個溫區分別由兩個獨立的溫控系統來控制，而且都為PID30段程序化控溫。此系列管式爐可以用CVD方法來生長納米材料和制備各種薄膜。
技術參數
|
名稱 |
1200℃雙溫區管式爐--OTF-1200X-II |
|
視頻 |
|
|
爐體結構 |
采用雙層殼體結構，并帶有風冷系統，使表面溫度低于70℃。 高純氧化鋁纖維作為爐膛材料（表面涂有高溫氧化鋁涂層，可提高加熱效率延長爐膛使用壽命） 可選購石英管堵及石英坩堝，可增加爐管內潔凈度及真空度（圖三、四） 設有開門斷電功能,提高實驗安全性（圖五、六）
圖一 圖二 圖三 圖四
圖五 圖六
|
|
基本參數 |
熱偶：K型熱偶 建議升溫速率：≤10℃/min 溫度：1100℃ （1200℃<1h） 電源：AC220，50HZ 功率：3KW |
|
高純石英管尺寸 |
高純石英管尺寸： 25 O.D×19 I.D。 50 O.D×44 I.D。 60 O.D×55 I.D。 80 O.D×75 I.D。 100 O.D×95 I.D。 |
|
加熱區 |
加熱區長度：400mm 雙溫區：200mm+200mm |
|
加熱元件 |
摻鉬鐵鉻鋁（表面涂有氧化鋯涂層，可以極大程度延長使用壽命） |
|
密封法蘭 |
采用一對SS304不銹鋼真空法蘭與高溫硅膠密封圈密封 兩個針閥已分別安裝在兩個法蘭上（下圖） 一個真空壓力表安裝在一側法蘭（下圖）
|
|
可選 |
1.法蘭上標配安裝的是Φ8的寶塔嘴接頭 2.為了獲得較好的抽氣速率可以配用KF25的轉接頭 3.為了較好地向爐管中通入氣體可以配用1/4"的不銹鋼卡套接頭 ·可選：您可以選購kf25真空口法蘭（圖二） ·可選：您可以訂購法蘭支架（圖三）
圖一 圖二 圖三 |
|
溫控系統 |
包含YD518P溫度控制器 PID自動控溫系統 智能化30段可編程控制 控溫精度：±1℃ 兩個溫區分別有兩個獨立的溫控系統控制 默認DB9 PC通信連接端口 通過MET認證 可選購電腦溫度控制軟件（用于YD518P系列 控制器）用于控制升溫曲線和導出數據。
|
|
溫度校準（可選） |
定期對管式爐進行溫度校準，可保持溫度的準確性和均勻性。您可以在我公司選購一個簡單的校準工具包，輔助您完成這項工作，完整的小校準套件包括 48”L（1/4”OD）K型熱電偶校準 一Omega溫度校準器 熱電偶補償線
|
|
外形尺寸 |
1250（L）×380(W)×520(H) mm |
|
凈重 |
約45Kg |
|
真空系統 |
通過機械泵可達到50mTorr。 通過分子泵可達到10E-5Torr。 可選購一個冷真空阱，以避免真空泵造成污染。
|
|
使用注意事項 |
爐管內氣壓不可高于0.02MPa。
由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全。
當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當。 進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊。 石英管的長時間使用溫度＜1100℃。 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐 管破裂，法蘭飛出等）。
|
|
質量認證 |
所有電器元件（>24V）都通過UL/MET/CSA/ CE認證，若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
|
|
相關文獻 |
二硫化鐿對二氧化碳的靜電還原作用 |
|
質保 |
一年保修，終身技術支持。 特別提示： 1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
|
