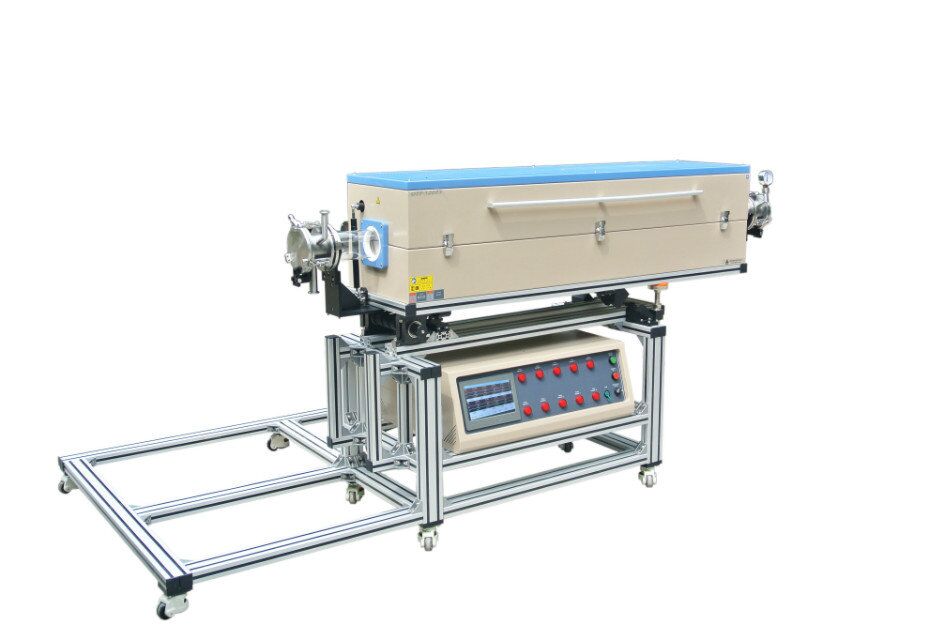

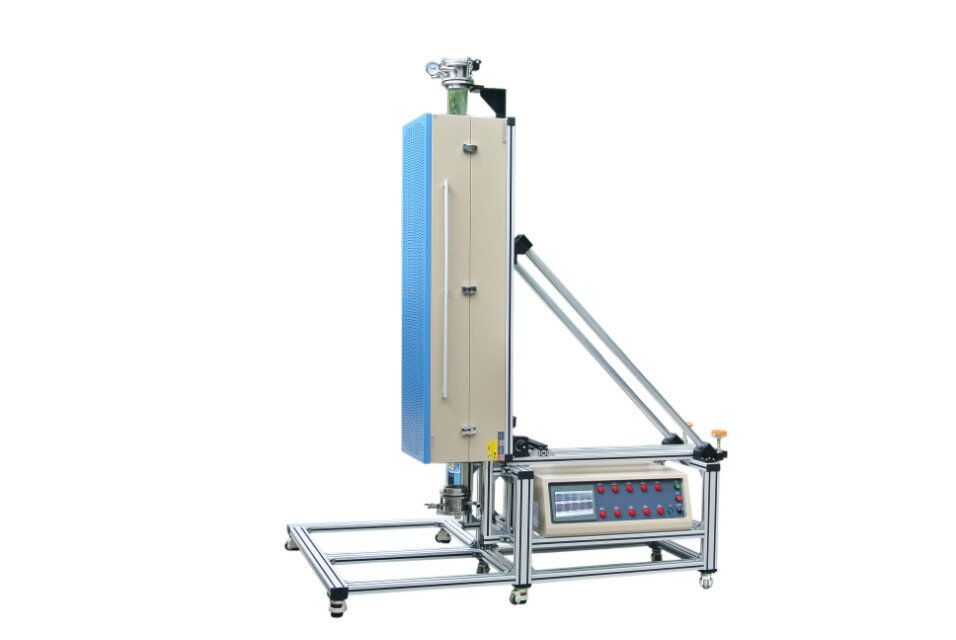

OTF-1200X-10-VT是一款十溫區立式/水平式兩用型開啟式管式爐,配有Φ100*2000mm石英管和快捷開啟式密封法蘭,爐體溫度可達1200℃。加熱元件為電阻絲,每個溫區分別由獨立的溫控系統控制，可在爐管內形成多種溫度梯度,同時可手動變更爐體模式為立式爐,實現樣品在真空或氣氛保護環境下的吊燒和淬火,可滿足各種實驗要求。如制備梯度功能材料,高通量CVD法制備材料、研究相變等等。
技術參數
名稱
1200℃立式/水平式十溫區管式爐（可用于梯度材料燒結及高通量CVD實驗）-OTF-1200X-10-VT
爐體結構
爐體采用雙層殼體結構，并帶有風冷系統，保證殼體表面溫度小于60℃
用高純氧化鋁纖維作為爐膛材料，并且表面涂有高溫氧化鋁涂層（可提高加熱效率和延長使用壽命）
加熱元件：摻鉬鐵鉻鋁合金（表面涂有氧化鋯涂層，可延長使用壽命）

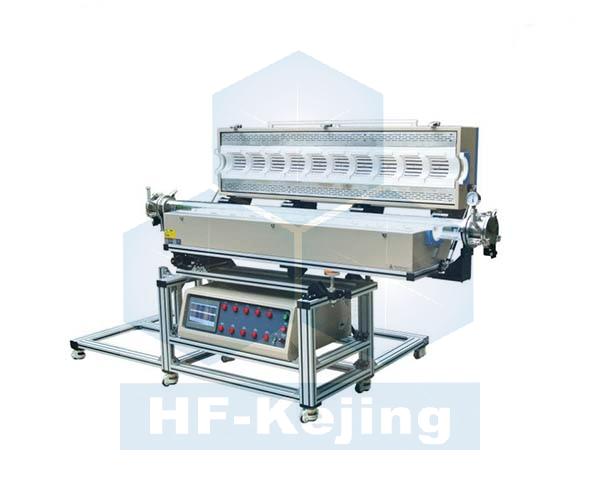

開啟式的爐體設計，使更換爐管更加方便

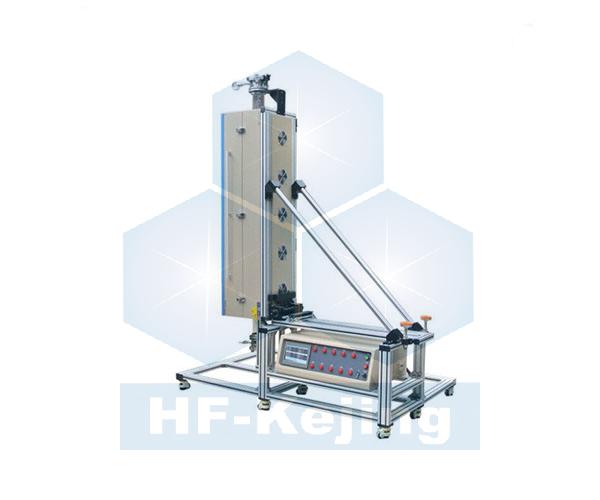

可手動變更爐體模式為立式爐，用于樣品的吊燒和淬火
電壓&功率
電壓：AC 220V，50/60Hz。
功率：12KW
工作溫度
工作溫度1200℃，連續工作溫度1200℃
加熱速率
10℃/min
石英管&管堵所放位置
爐管尺寸：OD:100mm×ID:95mm×L:2000mm。

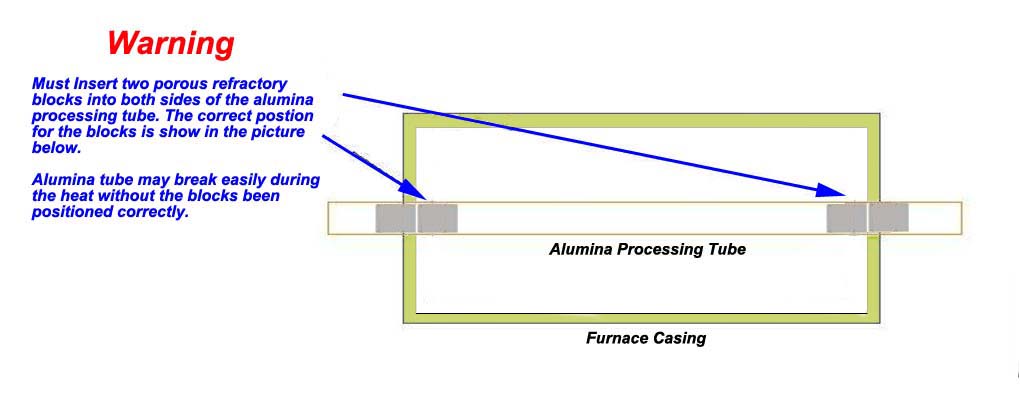

儀器中配有氧化鋁管堵，使用時必須放在石英管兩端。
密封法蘭

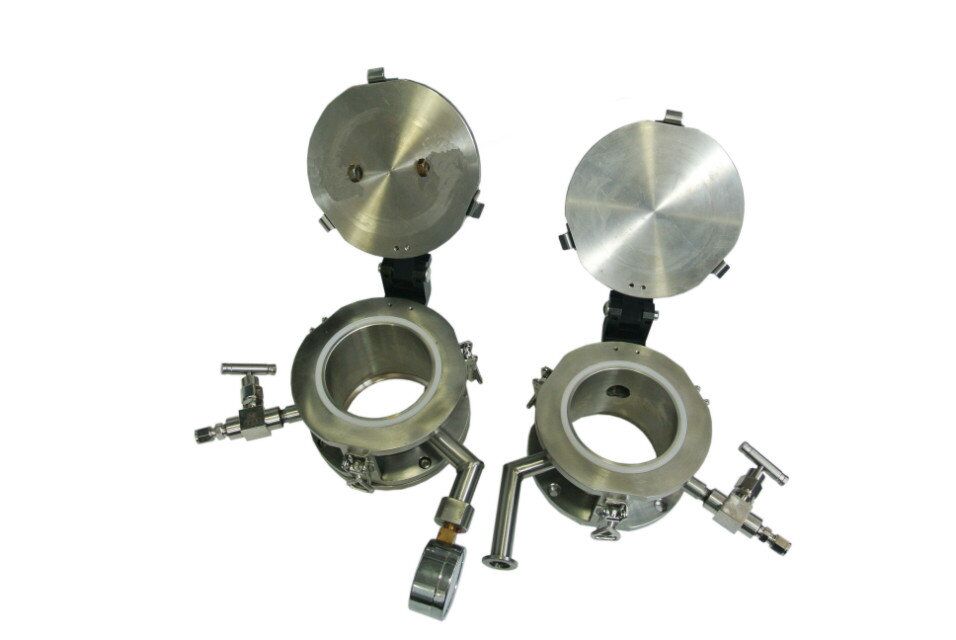

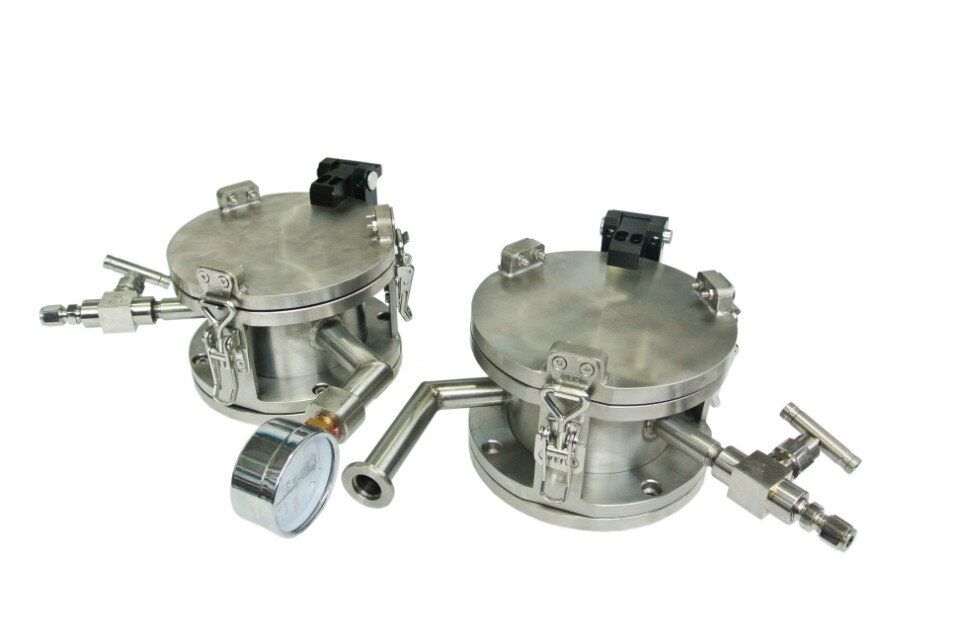

設備中配有一條快捷開啟式密封法蘭（爐體兩端帶有支架，用于支撐法蘭）
左端法蘭上安裝不銹鋼截止閥（用于通入氣體）和機械真空泵。
右端法蘭上安裝不銹鋼截止閥以及預留的KF25接頭（用于連接真空泵）
真空度
10E-3torr（采用機械泵）
10E-5torr（采用分子泵）
加熱區
10個溫區，每個溫區長度為120mm。
總溫區長度：1570mm（含絕熱層）。
注意：可通過在溫區之間添加絕熱環來調節溫度梯度。
溫控系統
控制柜與爐體分開，采用觸摸屏來操作來控制十個溫區，每個溫區有獨立的控制通道。
每個控制通道可設置30段升降溫程序。
設有超溫和斷偶保護。
控溫精度為：+/- 1 oC。
熱電偶：采用K型鎧裝熱電偶。
控制面板上安裝有RS485接口，可連接電腦將數據導出。
可選

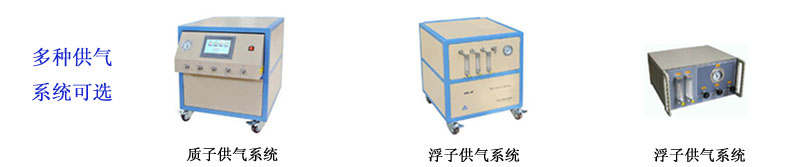

客戶可選購多通道質量流量計供氣系統，用于和管式爐配合做CVD實驗。

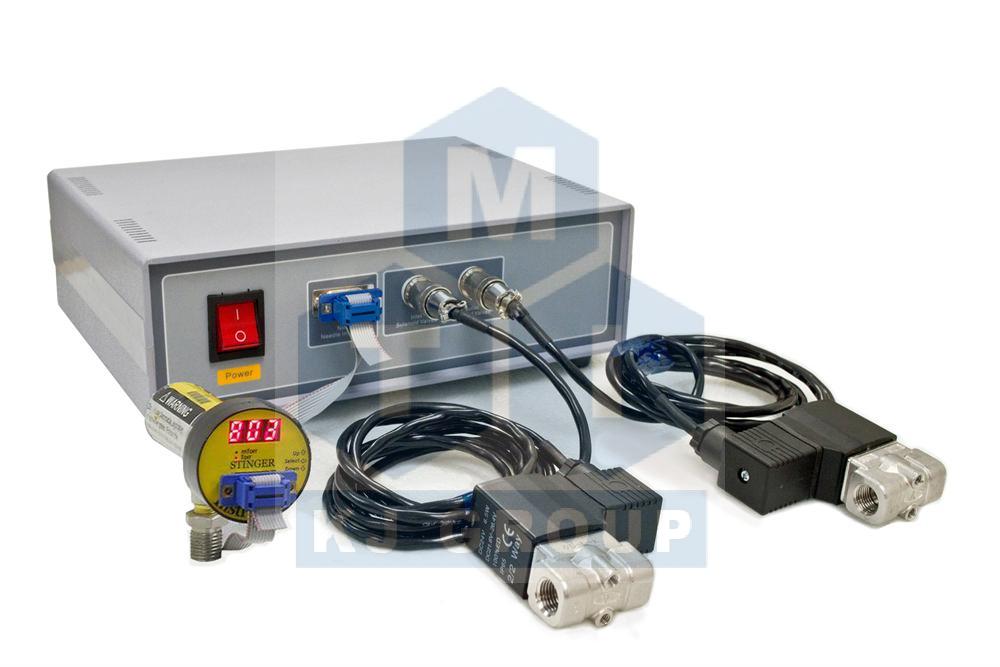

可選購壓力控制系統，來確保爐管內氣壓恒定。
產品尺寸

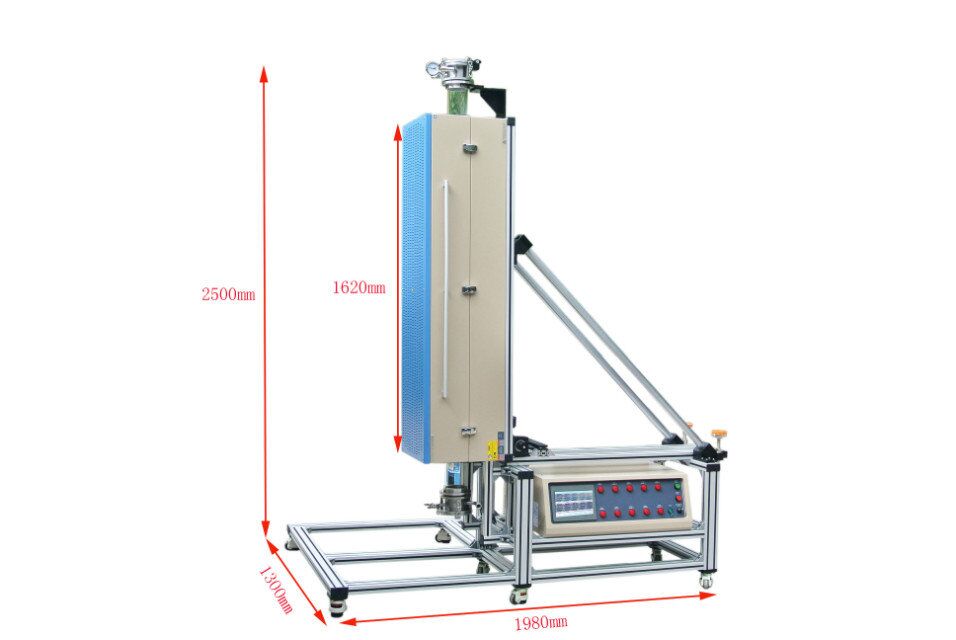

1980mm×1300mm×2500mm
產品重量
200kg
質保期
一年質保期，終生維護（不含爐管、密封圈和加熱元件盒密封圈損耗件）
質量認證
所有電器元件（>24V）都通過UL/MET/CSA/CE認證若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CSA認證。
使用注意事項
爐管內氣壓不高于0.02MPa。
由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa，使用時會更加精確安全。
當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當，保持在常壓狀態。
進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊。
石英管的長時間使用溫度<1100℃。
對于樣品加熱是實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需要時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等）。
