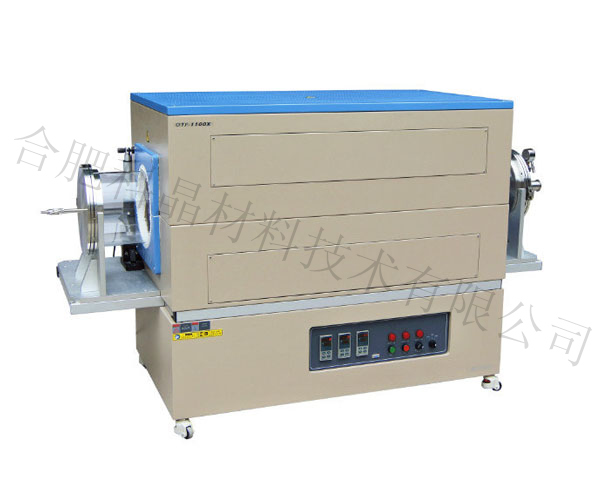

OTF-1100X-XX-III是一款通過CE認證的三溫區管式爐，采用8.5英寸或11英寸石英爐管及不銹鋼密封法蘭（安裝有不銹鋼截止閥和機械壓力表）。爐體設計為電動開啟式。三個溫區獨立控制，可設置30段升降溫曲線，帶有超溫和短偶保護，控溫精度為+/- 0.5 oC。此款設備廣泛應用于各種材料在真空或氣氛保護環境下的熱處理。
技術參數
|
名稱 |
1100℃三溫區電動開啟式管式爐（管徑8.5、11）OTF-1100X-XX-III |
|
|
設備型號 |
OTF-1100X-8.5-III |
OTF-1100X-11-III |
|
高純石英管尺寸 |
216 OD×206 ID×1800mm L |
279 OD×269 ID×1800mm L |
|
加熱區 |
1000mm |
|
|
電源 |
AC380,50Hz 三相電 功率：20KW |
AC380,50Hz 三相電 功率：20KW |
|
爐體結構 |

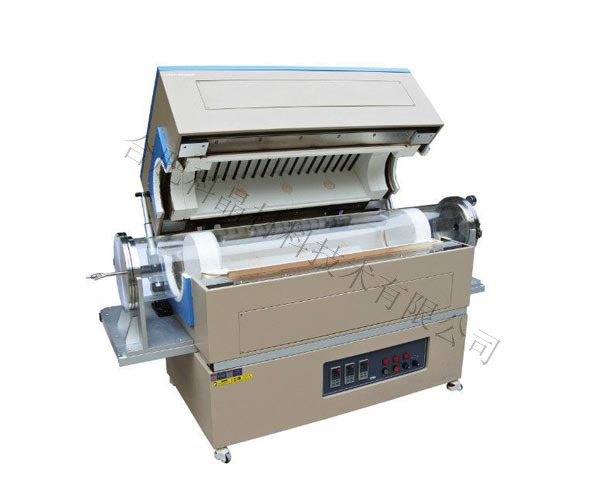

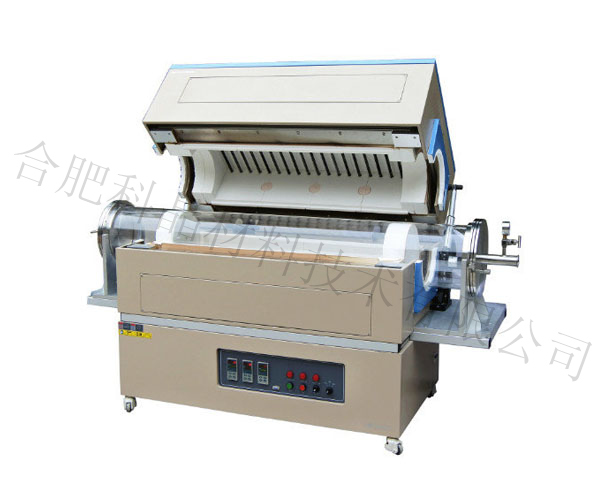

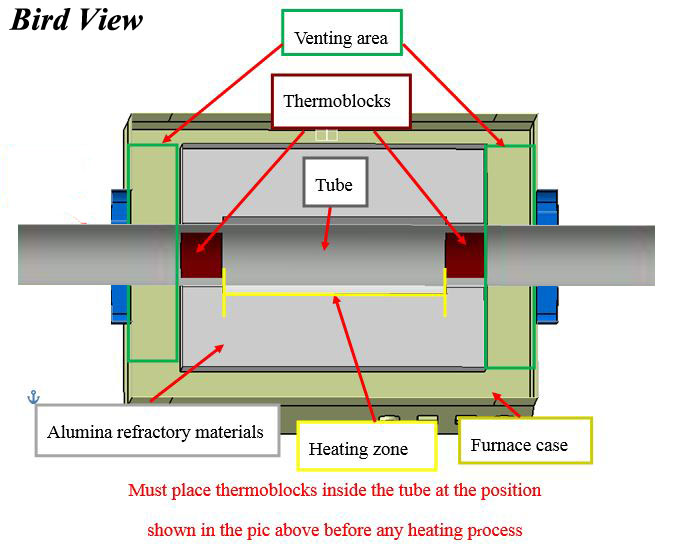

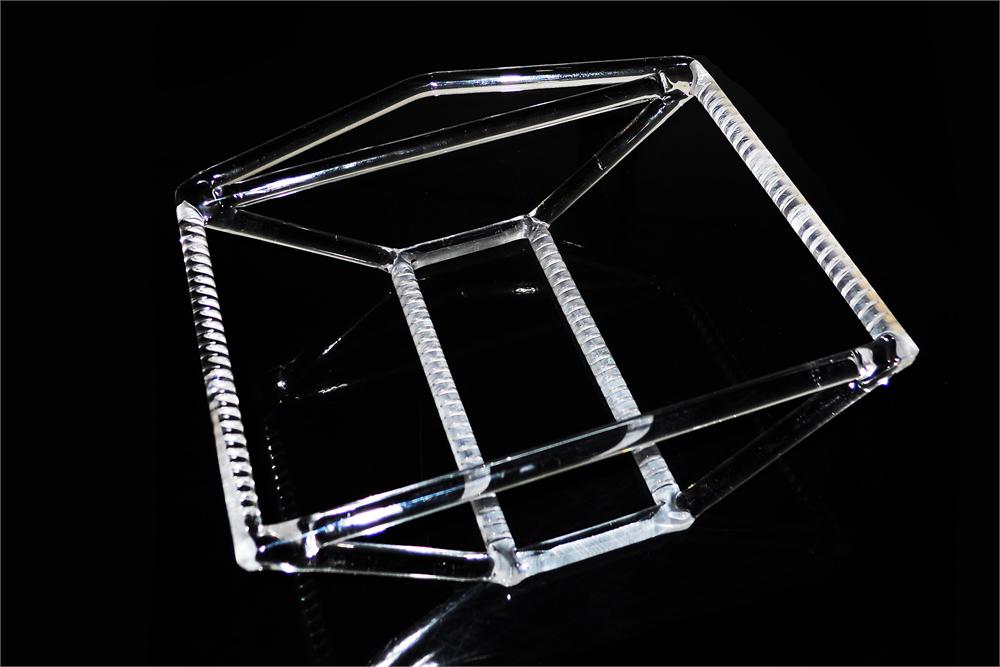

采用雙層殼體結構，并帶有風冷系統，使表面溫度低于70℃ 設備中配有2個氧化鋁管堵，設備使用時必須把管堵塞入到爐管兩端（保證恒溫區和密封圈的密封性） 高純氧化鋁纖維作為爐膛材料（表面涂有高溫氧化鋁涂層，可提高加熱效率延長爐膛使用壽命） 該爐可作為退火或擴散爐，可用于8”晶片放在對應石英舟中（圖三） 電動開啟式設計，使得用戶操作更加簡便（圖四）
圖一 圖二 圖三 圖四 |
|
|
基本參數 |
熱偶：K型熱偶 建議升溫速率：≤10℃/min 溫度：1000℃ （1100℃<1h） 電源：AC220，50HZ 功率：8KW |
|
|
加熱元件 |
SiC棒（36根） |
|
|
爐管 |

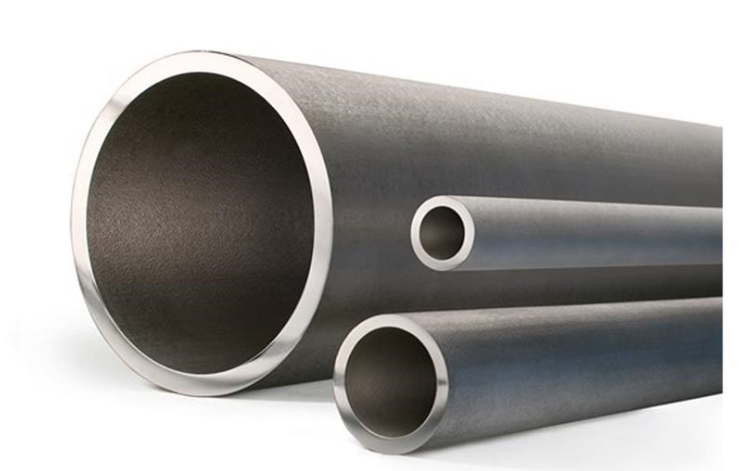

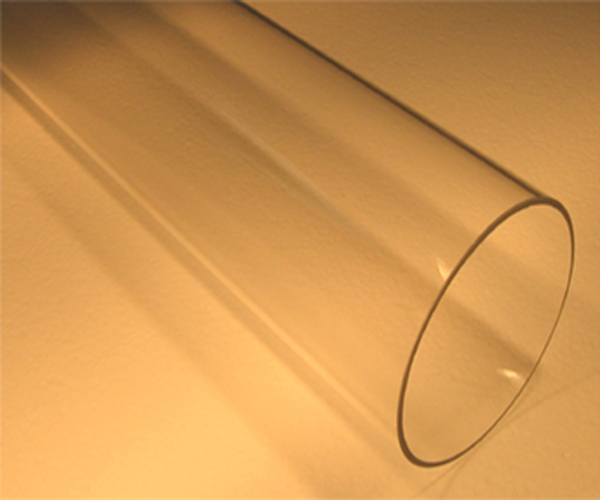

8.5英寸或11英寸高純石英爐管。 注意：石英管易碎，操作需謹慎。 為了獲得更高的工作溫度，可選用FeCrAl合金管，溫度可達1200℃
|
|
|
密封法蘭 |
一對不銹鋼真空密封法蘭（鉸鏈式），4個硅膠密封圈，可是爐管內真空度達到10∧-3torr（采用機械泵抽真空）。 左端法蘭：安裝有不銹鋼針閥，φ6.35的進氣口。 右端法蘭：KF40真空泵接口φ6.35鎧裝接口（用于熱偶插入到爐管內，測量爐管內溫度和進行溫度校準）。
|
|
|
溫控系統 |
控溫精度：±0.5℃ |
|
|
溫度校準（可選）
|

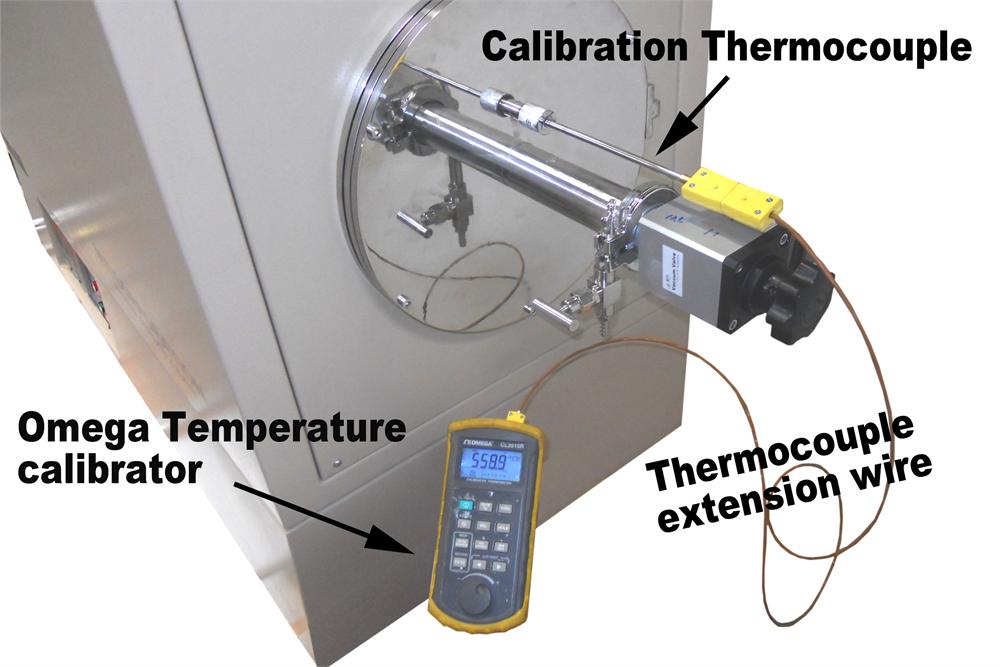

定期對管式爐進行溫度校準，可保持溫度的準確性和均勻性。您可以在我公司選購一個簡單的校準工具包，輔助您完成這項工作，完整的校準套件包括 一個1200mm的K型鎧裝熱偶。 48”L（1/4”O(jiān)D）K型熱電偶校準。 一Omega溫度校準器。 你可以考慮分子泵，真空度可達10-5Torr。
|
|
|

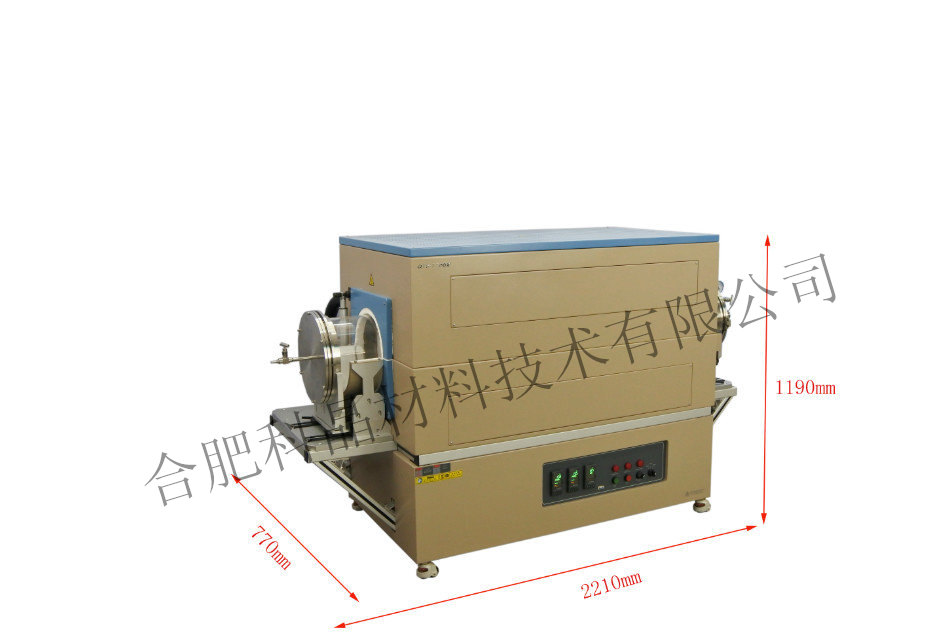

外形尺寸 |
2210（L）×770(W)×1190(H) mm
|
|
|
凈重 |
約500Kg |
|
|
真空系統 |
多種真空系統可選 可選購一個冷真空阱，以避免真空泵造成污染
|
|
|
可選 |

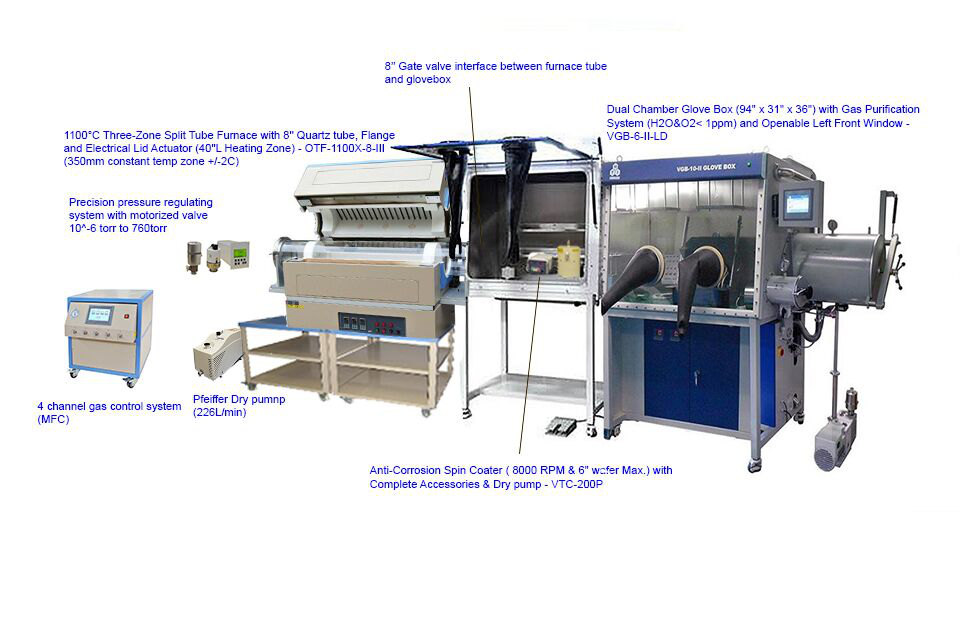

可與手套箱系統聯用，實現氧敏感性材料的燒結制備
|
|
|
使用注意事項 |
爐管內氣壓不可高于0.02MPa。 由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全。 當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當。 進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊。 石英管的長時間使用溫度＜1100℃。 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐 管破裂，法蘭飛出等）。 |
|
|
質量認證 |
所有電器元件（>24V）都通過UL/MET/CSA/ CE認證，若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
|
|
|
質保 |
一年保修，終身技術支持。
特別提示： 1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
|
|
免責聲明 |
本站產品介紹內容（包括產品圖片、產品描述、技術參數等）僅供參考?？赡苡捎诟虏患皶r和網站不可預知的BUG造成數據與實物的偏差。如果您對參數有異議，或者想了解產品詳細信息，請與本公司銷售人員聯系。本站提供的信息不構成任何要約或承諾，科儀公司會不定期完善和修改網站任何信息，恕不另行通知，請您見諒。 |
|
