OTF-1200X-VII-5UL是一款七溫區開啟式管式爐，爐體和控制柜分開，溫度可以達到1200℃。爐體內有七個溫區，每個溫區都有獨立的溫控系統來控制，都可設置30段升降溫程序。爐體上放置爐管為Φ130mm×2000mm的石英管,同時也可配置直徑為25mm、50mm、60mm、80mm或100mm的石英管來使用，并且所配密封法蘭采用卡箍式快接法蘭，操作時更加方便。
技術參數
名稱
1200℃七溫區開啟式管式爐--OTF-1200X-VII-5UL
主要參數
工作溫度：1200℃（<1h）。
溫度連續工作溫度：1100℃腔體內采用流動氣氛。
升溫速率：≤10℃/min。
工作電壓：單相AC 208-240V，50/60Hz 。
功率：8.5KW（需要50A的空氣開關）。
加熱元件：摻鉬鐵鉻鋁合金。
加熱區：七個溫區有七個獨立的溫控系統控制，總加熱區長度：1240mm。
注：由于測量手段及外部環境的影響，測量結果可能會有偏差，此參數經供參考不作為該設備的技術指標。您購買產品需要準確的恒溫器數據，請與我公司銷售人員聯系。
爐體結構
采用雙層結構并帶有風冷系統，使得殼體表面溫度小于60℃。
采用高純氧化鋁纖維作為外保溫材料，內爐膛表面涂有美國進口的高溫氧化鋁涂層，可以提高設備的加熱效率，同時也可以延長儀器的使用壽命。
開啟式的爐體設計，使更換爐管更加方便。

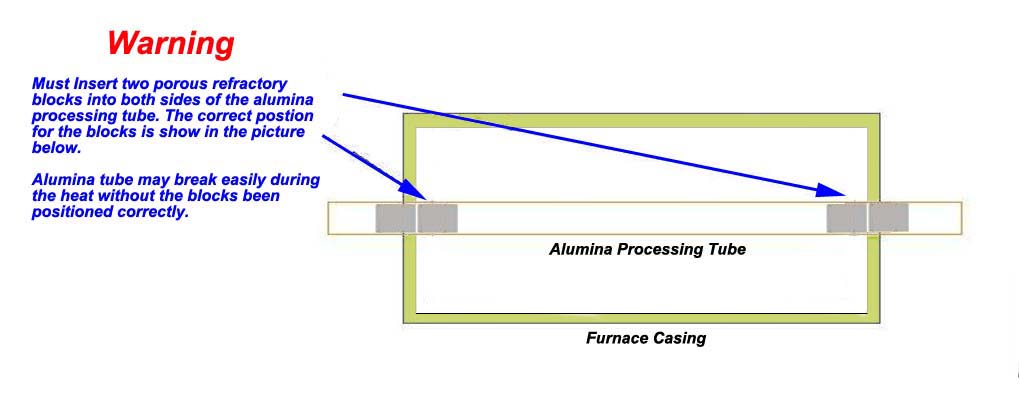

石英管和管堵所放位置
爐管尺寸130 O.D×122 I.D×2000 O.L mm（可選配直徑為25mm、50mm、60mm、80mm或100mm的石英管）。
儀器中配有氧化鋁管堵，使用時必須在石英管兩端
密封法蘭
設備中配有一套卡箍式快接法蘭（爐體兩端帶有支架，用于支撐法蘭）。

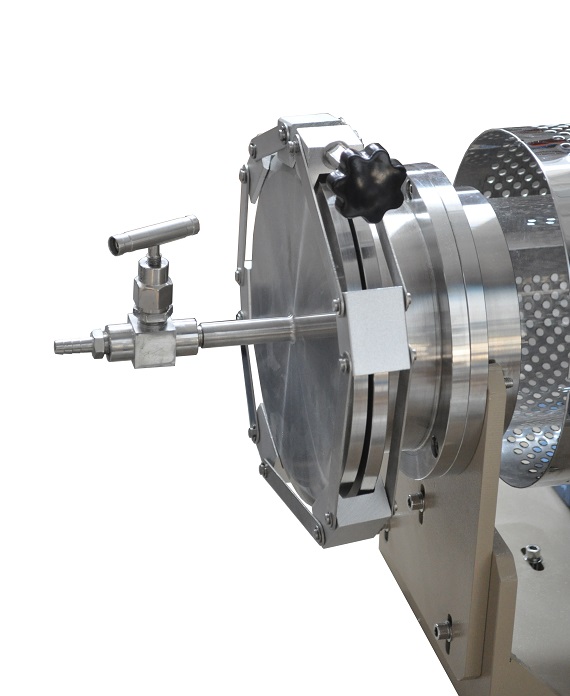

左端法蘭上安裝不銹鋼截止閥和卡套接頭（用于通入氣體）。

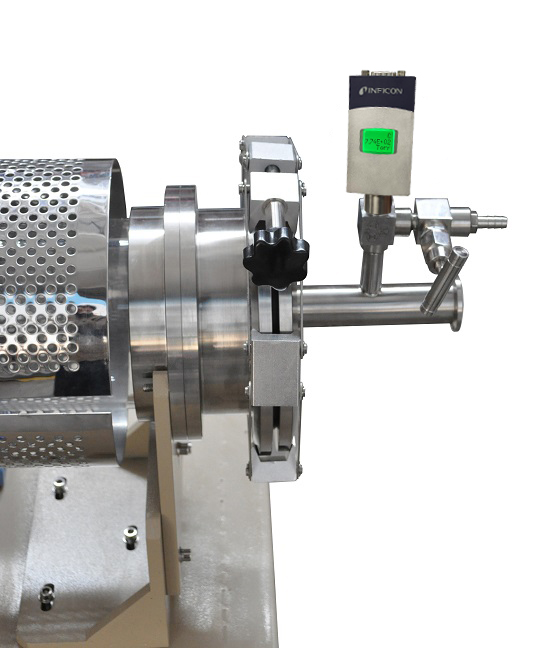

右端法蘭上安裝有防腐真空計，法蘭設計為KF25接頭（用于連接真空泵）
溫控系統

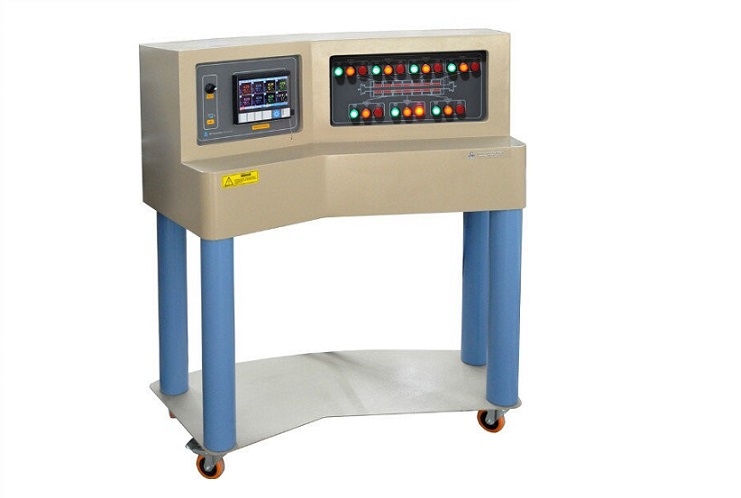

控制柜于爐體分開，采用觸摸屏來操作來控制器個溫區，每個溫區有獨立的控制通道。
每個控制通道可設置30段升降溫程序。
設有超溫和斷偶保護。
控溫精度為：±1℃。
熱電偶：采用K型鎧裝熱電偶。
控制面板上安裝有RS485接口，可連接電腦將數據導出。
可選
客戶可選購多通道質量流量計供氣系統，用于和管式爐配合來做CVD實驗，
可選購壓力控制系統，來確保爐管內氣壓恒定。

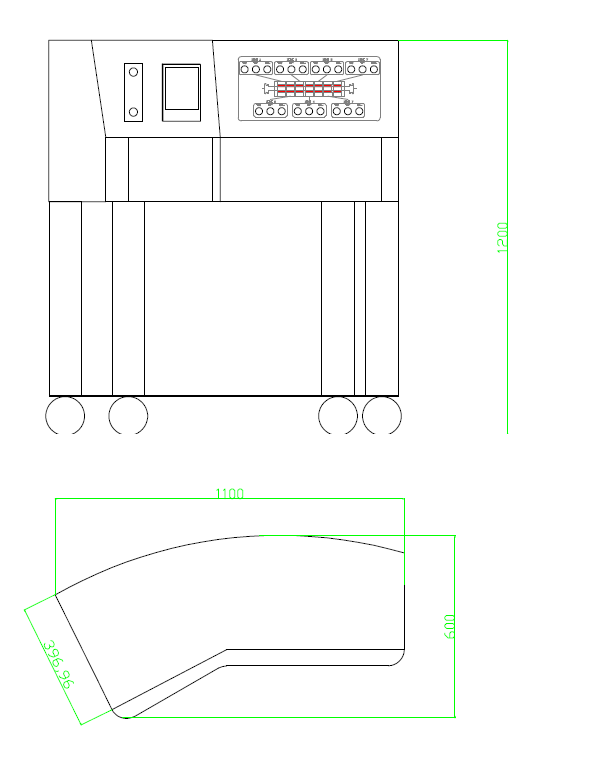

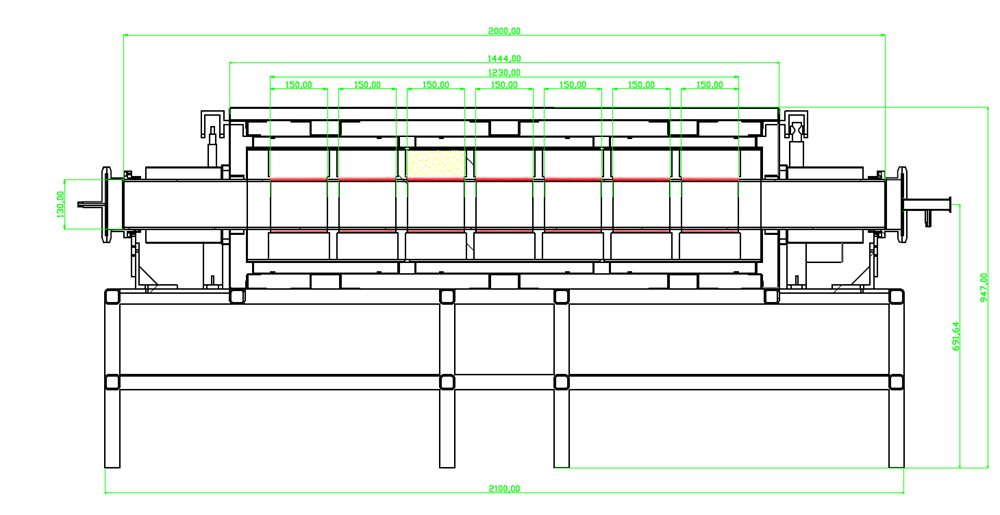

尺寸
重量
爐體重量：332Kg
控制柜重量：92kg
質保期
一年保修，終身技術支持。
特別提示：1、耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。
2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍。
質量認證
所有電器元件（>24V）都通過UL/CSA/CE認證，若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
使用注意事項
爐管內氣壓不可高于0.02MPa。
由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公司購買減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa使用時會更加精確安全。
當爐體溫度高于1000℃時，爐管內不可處于真空狀態。爐管內的氣壓需和大氣壓相當，保持在常壓狀態。
進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊。
石英管的長時間使用溫度<1100℃。
對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱的實驗，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等）。
