OTF-1200X-5-R-II是一款小型5英寸雙溫區回轉爐系統，爐管為Φ127mm的高純石英管，主要是為了燒結粉體材料更加均勻，特別適用于鋰離子電池材料的混合燒結及表面包覆。
技術參數
名稱
1200℃小型5英寸雙溫區旋轉爐-OTF-1200X-5-R-II
管式爐結構
采用雙層殼體結構，并帶有風冷系統。
采用高純氧化鋁作為爐膛材料，可以極大程度減少能量損失。
直流電機帶動石英管轉動，其轉速為0-10RPM。
爐體設計開啟式，以便于操作和對樣品進行快速冷卻。
工作電源
電壓：AC 220V 功率：2.5KW
加熱區
兩個溫區總長度：300mm（150mm+15mm）
工作溫度
連續工作溫度：1100℃。
工作溫度：1150℃（<h）
溫度控制
兩個溫區采用兩個溫控系統獨立控制，都采用PID方式調節，可設置30段升降溫程序。
爐體上安裝有RS485接口，可選購控溫?？欤捎秒娔X控制爐體升溫。
爐管參數

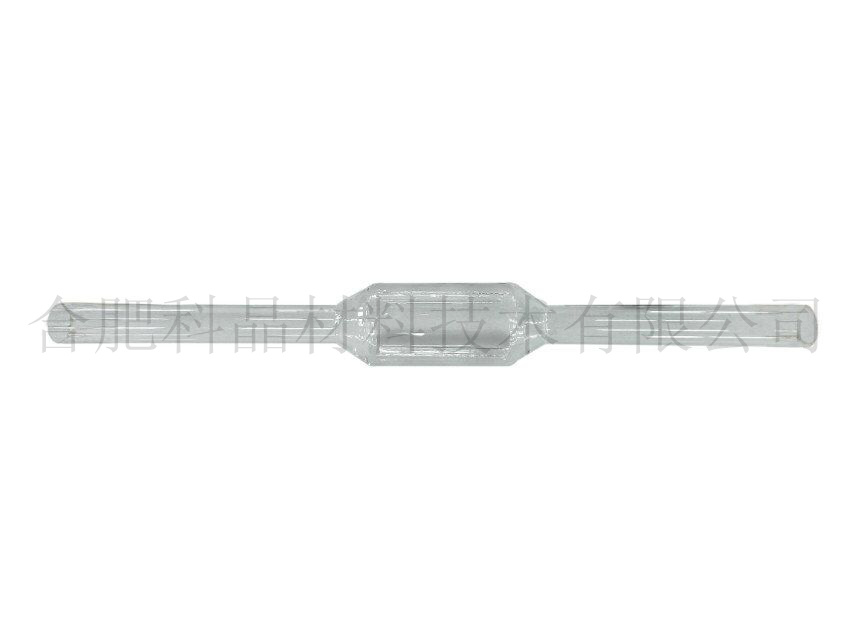

高純石英管，工作溫度：1200℃。

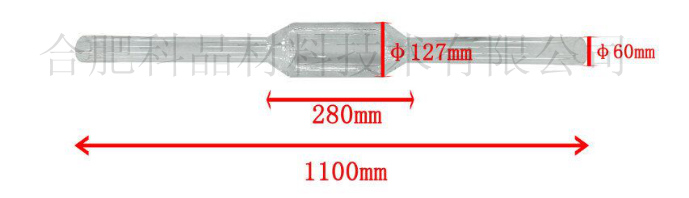

石英管尺寸：600 OD（兩端）×127 OD（中間）×1100 L mm。
內部焊接有揚料板，使粉體燒結更加充分和均勻。

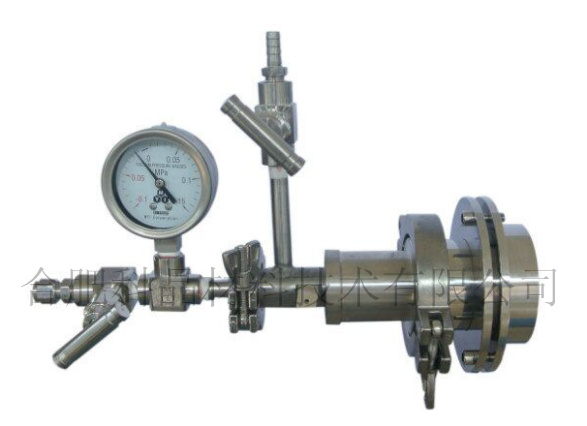

密封法蘭
爐管包含一套密封法蘭，標準配置如下：
采用磁流體密封法蘭，保證爐管轉動時，法蘭前端的連接管不轉動。
進出料端采用快接法蘭，方便進行裝卸料
機械壓力表（范圍-0.1MPa~0.15MPa）。
不銹鋼針閥&1/4”軟管接頭，KF25真空接頭以及1/4”接頭。
真空度：4.5×10-2torr（用機械泵）
旋轉速度
0-10rpm可調
爐體傾斜角度
無傾斜功能，客戶可在爐體下方加墊爐磚達到傾斜效果。

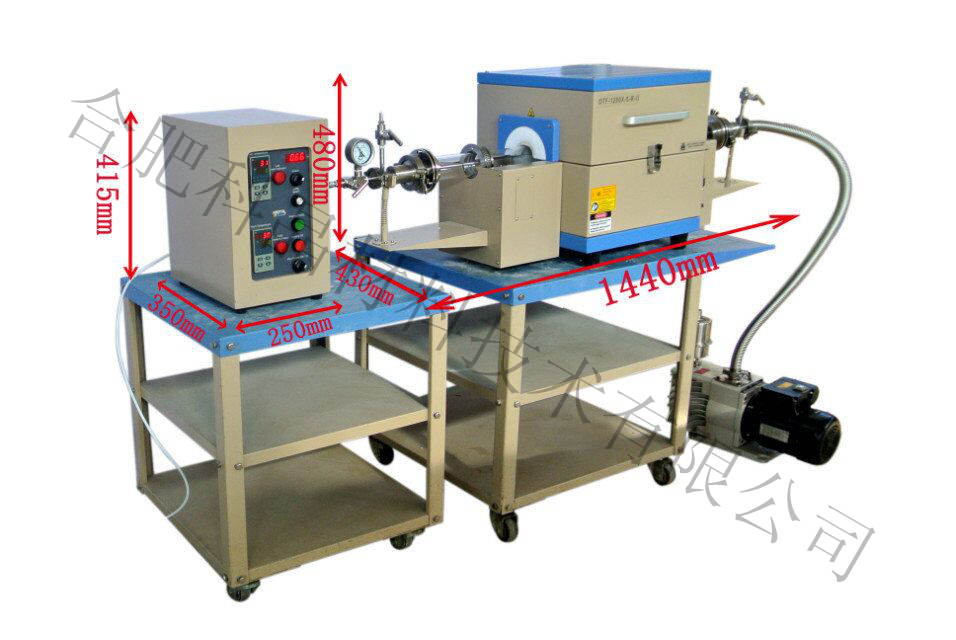

產品尺寸
爐體：1440 L×430 W×480 H mm
電源箱：250 L×350 W×415 H mm
產品重量
30Kg
質保期
一年質保期，終生維護。
質量認證
CE認證
應用事項

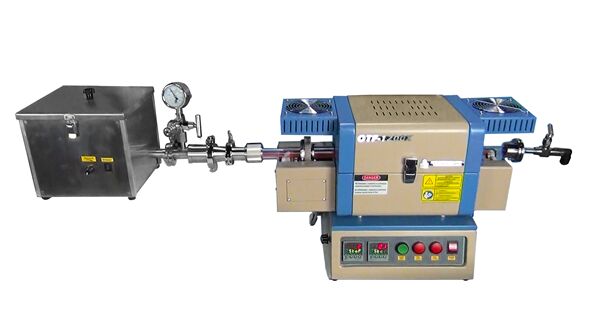

通過容積式給料器可實現連續喂料。

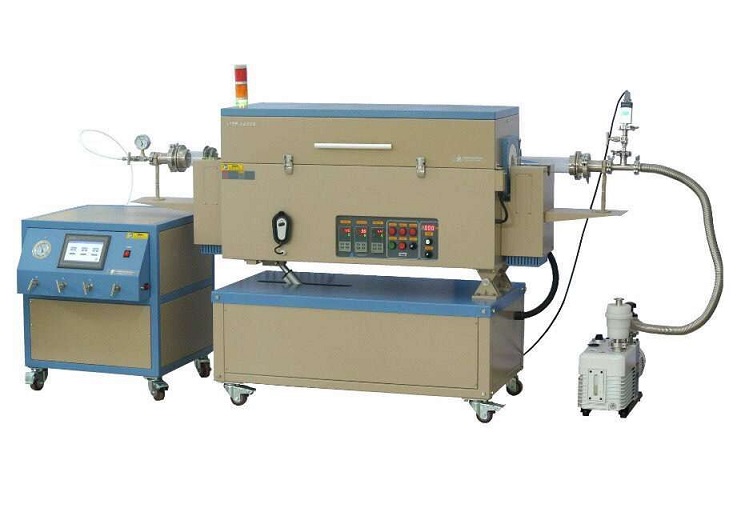

采用該設備做CVD實驗時，可選購本公司的多路混氣系統進行氣體精確配比及流量控制。
使用注意事項
爐管內氣壓不可高于0.02MPa。
由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公司購買減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa使用時會更加精確安全。
當爐體溫度高于1000℃時，爐管內不可處于真空狀態。爐管內的氣壓需和大氣壓相當，保持在常壓狀態。
進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊。
石英管的長時間使用溫度<1100℃。
對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱的實驗，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等）。
